アンテナ一体型受信機Trimble R4s

アンテナ一体型受信機
Trimble R4s

最も汎用的なオールラウンドGNSSソリューション
Trimble R4s


ニコントリンブル Trimble R4sは、GNSS(GPS、GLONASS、Galileo、Beidou、QZSS(みちびき))の各衛星およびそれらの最新の信号に標準対応しています。また、240チャンネル取得可能で、アンテナ一体型2周波受信機です。 さらに、6Gチップセット搭載で高速処理を実現します。


Trimble R4s 特徴

■Z-Bladeテクノロジーにより、厳しい環境でも測位の可能性が拡大
■コントローラー「LANDRiV Pro」対応で、Spectra Focusシリーズとのハイブリッド観測が可能
■国土地理院1級GNSS測量機登録申請中
■930gの軽量コンパクト設計
■マルチGNSS対応:gnss/GLONASS/Galileo/BeiDou/QZSS
■次世代型6Gチップ搭載、240チャンネル対応
■内部メモリ:256MB
■Bluetooth Class1により、安定した接続を実現
■Long Range Bluetoothにより、外部無線機のないRTKを実現

GNSS特徴

Trimble R4s マルチGNSS2周波受信機

Trimble R4sは現在運用中のGNSS(GPS、GLONASS、Galileo、BeiDou)と準天頂衛星システム(QZSS)の2周波に対応した、測位に必要かつ十分な機能を搭載した受信機です。チャンネル数は240ch に対応しており、飛来している衛星を十分に捕捉できます。VRSに代表されるRTKの移動局はもちろん、スタティック観測にも十分対応できる256MB の内部メモリも搭載しています。

Trimble R4s

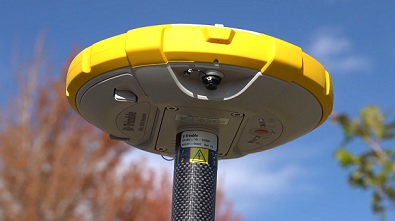

Trimble R4s 軽量コンパクトで高い環境性能

Trimble R4sは分離型に使用されるZephyr アンテナとほぼ同じ薄さで受信機の重さは、930gと超軽量リチウムイオンバッテリ一つで10時間のロングライ フを実現し、丸一日の作業に十分お使いいただけます。

アンテナのサイドにはラバー加工が施されており、万が一の落下にも衝撃をできるだけ軽減する設計となっています。 また、街中や工事現場などノイズの多い環境でもコントローラと確実に接続できるClass1のBluetoothを搭載。接続に対するストレスから解放されます。

Trimble R4s Trimble R4s

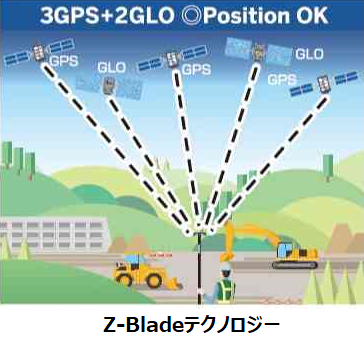

独自技術 「Z-Bladeテクノロジー」

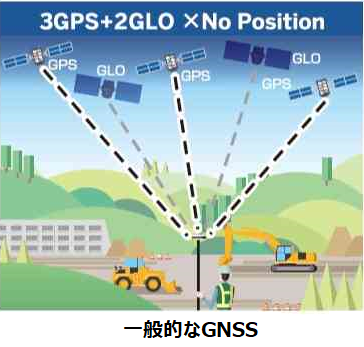

一般的なGNSS受信機は、数ある測位衛星の中でもgnss衛星が一定数捕捉できないと測位できません。 しかしTrimble R4sでは、gnss衛星数が少なくても他の衛星システムで補完。時間帯により変化する衛星配置を気にすることなく、現場の作業ペースに合わせて観測でき、パフォーマンスを向上させます。

Z-BladeZ-Blade

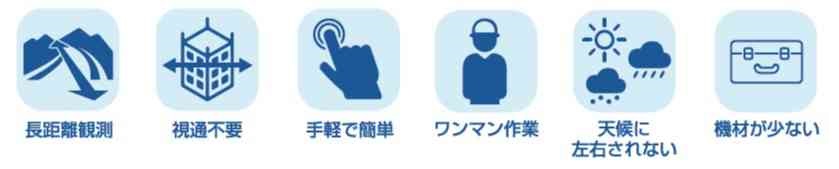

VRS(ネットワーク型RTK)

パケット通信を利用したリアルタイムデータ配信(ネットワーク型RTK法)は、お客様のご希望に応じて、電子基準点1点からの補正データや 近傍の複数の電子基準点から算出される仮想基準点(VRS)の補正データを、リアルタイムに配信致します。 この補正データを使ったGNSS観測を行うことで高精度測位が可能になります。お客様とのデータ送受信はインターネットを利用して行います。

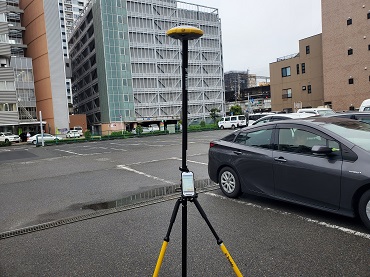

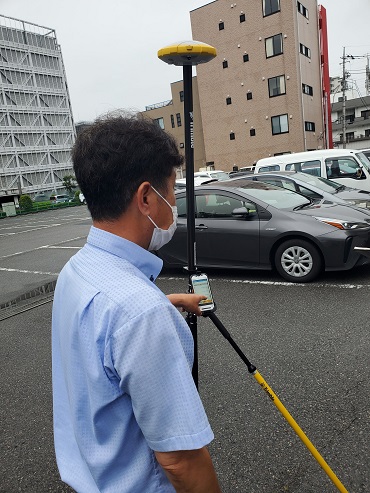

Trimble R4s 観測

VRSでもRTKでも観測可能で、RTKはLong Range Bluetoothにより、外部無線機のない環境を実現
Long Range Bluetoothは300mを実現(周辺環境により変わります)

Trimble R4sLANDRiV Pro

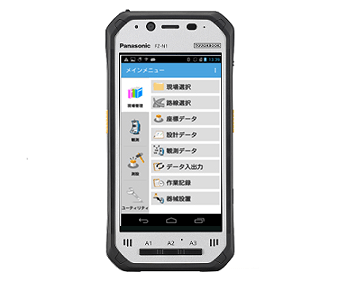

LANDRiV PRO コントローラ

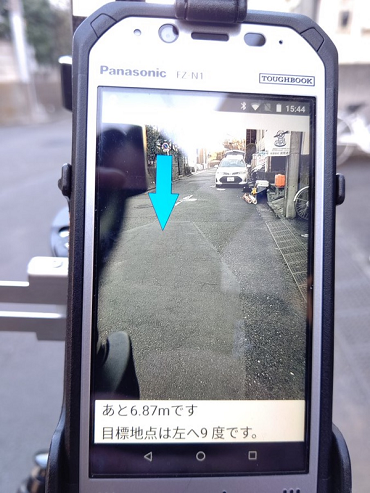

工事測量に適したアプリケーションで測設時に座標での誘導の他、ARを使用して近くまで誘導できます。

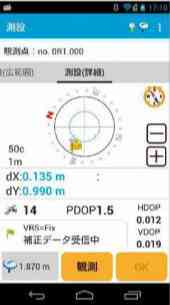

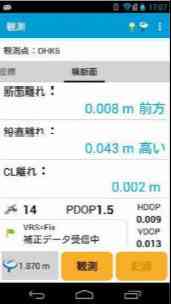

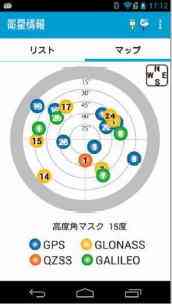

衛星情報 測設 AR測設 横断観測
LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS

詳しくボタン


帳票

専用コントローラー「LANDRiV Pro」の帳票オプションでは、[測量観測記簿][測量観測記簿][座標変換計算書][精度確認書]の4つの帳票が出力できます。

サンプル帳票
PDFカタログボタン

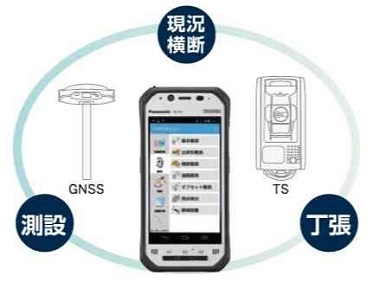

トータルステーションとのハイブリッド観測

専用コントローラー「LANDRiV Pro」の使用で、GNSSとトータルステーションを切り替えて作業するハイブリッド観測が可能。作業内容や要求精度に合わせて最適なセンサーを選択することができ、作業効率化を実現できます。 さらに、誰でも簡単にGNSS帳票出力ができる「LANDRiV Pro+帳票オプション」をご用意しています。 ※観測手簿、記簿、精度管理表、座標変換計算書に対応

ハイブリッド観測

サードパーティ製アプリケーションとの連携


株式会社建設システム

快測ナビ 「Adv版」でご使用いただけます。
快速ナビ


資料請求、お問い合わせ等お気軽にご相談ください。



  カタログ Trimble R4s
