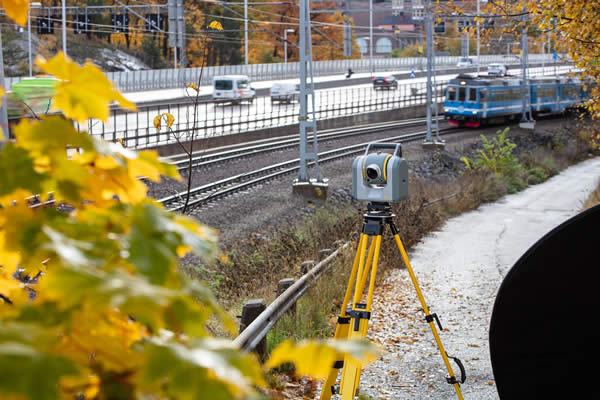

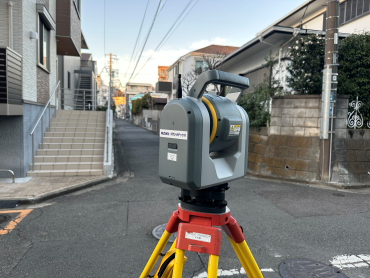

ニコントリンブル Trimble SX12 は事前に基準点を作成せずに測量しながら測点の作成をし作業が行えます。プリズムを自動追尾でき、バック点にミニプリズムも使用できるため、測量しながら簡単に点群の計測も行えます。

Trimble SX12 は、トータルステーションと地上型レーザースキャナーを一体化させることで、点群を利用した公共測量での活躍の場を大きく広げることに成功しました。

Trimble SX12 は、土木・建設・測量など、あらゆる業務でその威力を発揮します。

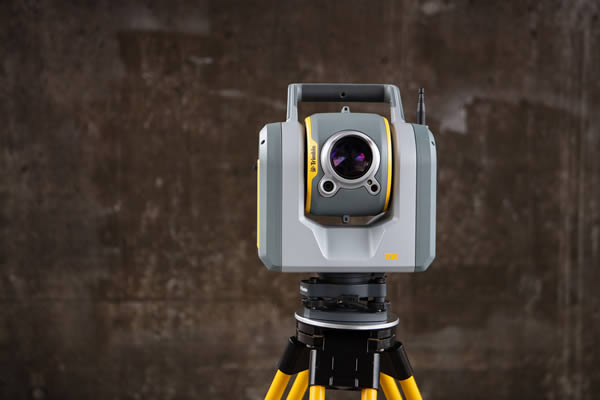

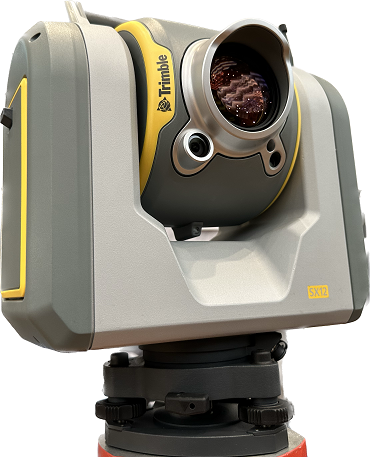

Trimble SX12特徴

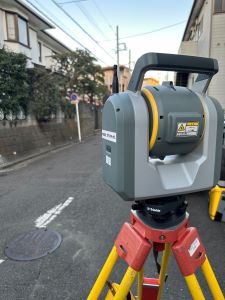

ニコントリンブル Trimble SX12は全く新しいジャンルの測量機です。高精度・高性能サーボトータルステーションをベースに長距離3Dレーザースキャナそして高解像度イメージャがバーフェクトに融合した次世代型測量機です。この1台で、作業の効率アップはもちろん、あなたの測量業務の可能性を無限大にします。

さらに、新な機能を追加することで利便性を図り、スキャニングトータルステーションによる業務範囲の拡大が期待できる商品です。

Trimble SX12精度

Trimble SX12は、全ての成果において最高の精度を提供します。測角精度は1" を実現し、測距精度は最高1mmです。トータルステーションとしても3Dレーザースキャナとしても高い測定結果を提供します。

SX12に搭載するサーボ駆動システムは、世界中で確固たる実給と信頼を築いてきたMagDriveを採用。MagDriveは測角センサと一体型の電磁誘導式ギアレスシステムで、 スムーズな高速旋回を実現するだけではなく、信頼性と耐久性に優れた駆動システムです。

Trimble SX12画像・映像

接眼ディスプレー

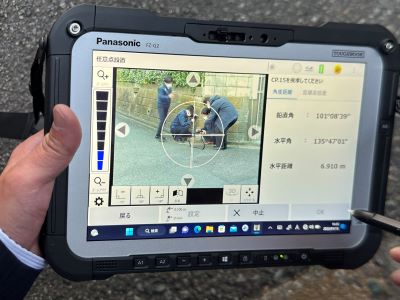

視準映像はタブレットPCの大画面へ遅延なく映し出されます。視準ポイントを画面上でタップするだけで旋回。1” 単位の精密視準も容易。

広角から望遠までのカメラの切り替えはオペレーターに一切意識をさせず、2本の指でピンチイン・ピンチアウトするだけでスムーズに倍率を切リ替えることができます。

Trimble VISION

視準システムとして、広角カメラ、外観カメラ、望遠カメラの3つの高解像度カメラを搭載。TrimbleSX12は、高解像度の映像で視準の全てを制御することができます。

トータルステーションとしての 1" 単位での精密視準・望遠鏡の旋回・オートロック・3Dスキャニング・写真撮影など、Trimble SX12は鮮明なイメージングを利用して観測に必要な全ての操作と情報提供を行います。

求心カメラ

画期的な求心カメラを装備。タブレットPCに求心状況を写し出しながら器械設置が行えます。光学求心望遠鏡も同時に使うことができますので、現場の状況に応じて求心方法の選択が可能です。求心カメラでの求心状況の撮影も可能です。

Trimble SX12トータルステーション

Trimble SX12は進化したVISION機能を利用したロポティックはターゲットロックまでの時間を大幅に短縮します。タブレットPCと機器はWi-Fiで通信しており 、ワンマンでのロボティック測量も可能です。また、カメラで写し出された遅延のない映像によリ、ターゲットロックも 非常に簡単に行えます。

Trimble SX12スキャナ

長距離スキャン

Trimble SX12は秒間26、600点の3Dスキャン機能を搭載しています。TS作業から1タップで3Dスキャナに早変わリ。TS機能で器械設器されたTrimble SXシリーズは、3Dスキャンの際にもそのまま引き継がれます。 確実な座標系でスキャンされる点群は、オフィスでの合成作業も不要です。

バンドスキャン機能

Trimble SX12は同一エリアを複数回に分けてスキャン。交通車両が多い国道や交差点の路面スキャンにおいてもデータ欠損が生じにくいスキャン方式です。通行する車両や人などのノイズはオフィスソフトウェアで簡単かつ確実にサンブリング可能です。

エリアスキャン機能

Trimble SX12は画面上に映し出される映像を見ながら自由自在にスキャンエリアを指定可能です。データ容量とスキャン時間の大幅削減が可能となります。必要な部分だけ計測する事でデータの消込作業の時間が無くなります。

3Dビューアでスキャン結果を確認

3Dビューアでは、スキャン終了後に即座に3次元点群を表示し、そのデータを回転・ズーム等で自由自在に確認することができますステーション移動の前に点群の密度、データ取得ができていない箇所の確認ができることは再測防止に繋がり、総合的な作業の効率化を実現可能です。

Trimble SX12スキャナ技術

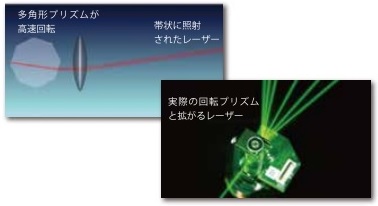

Trimble 3DM Lightning™ Technology

3Dスキャンの際、高性能EDMから照射される レーザ光源は、 高速で回転するプリズムを経由します。そのレーザ光は帯状に拡がり、一度に多くの点をトータルステーション並みの高精度でスキャンします。高速サンプリングと演算処理、優れたノイズ除去システムにより、距離精度1.5mmの高精度でのスキャンを実現しました（特許取得済）。

SiteMeasure TS出来形管理要領対応

LANDRiV同様のコントロールソフトウェアですので、操作に迷わず直ぐにお使いいただきます。
国土交通省国土技術政策総合研究所（国総研）指導の「TSを用いた出来形管理要領」に対応。充実した図面表示による簡単な操作性のユーザーインターフェイスと豊富な機能を搭載、簡単操作の施工支援のためのコントロールソフトウェアです。

■器械設置

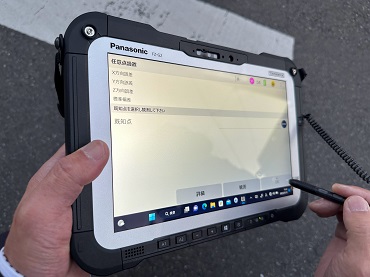

既知点設置、任意点設置、基準軸設置、ベンチマーク、BSチェック
■観測
基本観測、横断放射観測、横断観測（幅・距離）、対回観測、遠隔観測、オフセット観測、測点検出
■出来形観測
出来形観測、出来形点検、出来形任意点
■測設
丁張設置、路線測設、座標測設、角度距離測設、分割測設、オフセット測設、隅切測設測設
■測量計算

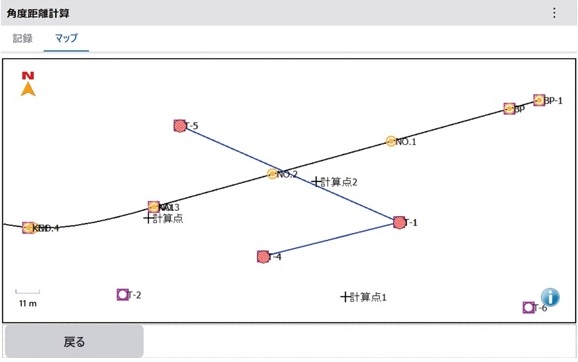

拡幅計算、交点計算、角度距離計算、分割計算、オフセット計算、面積計算

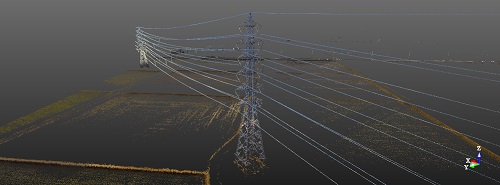

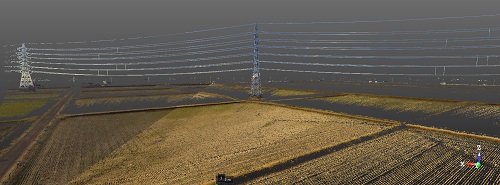

Trimble SX12点群データ

Trimble SX12は遠距離を計測しても綺麗な点群を測定することが可能です。
