3DレーザスキャナElysium InfiPoints

3Dレーザスキャナ
Elysium InfiPoints
施工現場に革新をもたらす大規模点群データ活用ツール
Infipoints

最先端の3D点群データ活用で、現場を変える、社会を変える。

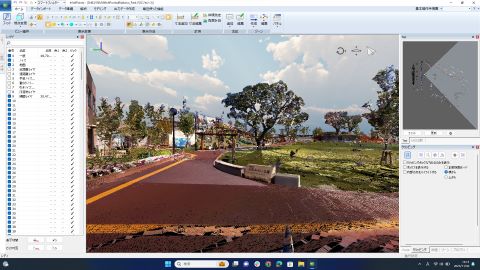

InfiPointsは現場の状況を点群から円柱や平面を自動抽出し、CADデータ化する点群データ活用ソフトウェアです。
3Dスキャナで計測した数十億点・数十ギガバイトの点群データでもストレスフリーの操作性。
InfiPointsは点群から円柱や平面を自動抽出。配管・ダクト・鋼材などのモデリングができます。
MMS・手押し型・ハンディ型・バックパック型など、移動する3Dレーザースキャナで計測した点群データから、平面や円柱などの形状を自動抽出する機能を開発しました。ドローンなどで撮影した画像からSfM(Structure from Motion)技術で作成された点群データにも対応します。



InfiPointsの特徴

InfiPointsは、3Dレーザースキャナがあれば、すぐに使い始められ、点群の合成から寸法計測、各種シミュレーション、 3Dモデリング、さらにはCADとの連携まで簡単にできるソフトウェアです。

■スキャンして読み込むだけで“使える”点群データに
■お使いの3DスキャナでOK。 さまざまなデータ形式に対応
■軽くて速い使い心地。 大容量でもスムーズに

Infipoints Infipoints

InfiPointsの主な機能

InfiPointsは、3Dレーザースキャナーがあれば、すぐに使い始められ、点群の合成から寸法計測、各種シミュレーション、 3Dモデリング、さらにはCADとの連携まで簡単にできるソフトウェアです。

データ読み込み

各種データ形式の入力 .fls, .fws, .zfs, .zfprj, .ptx, .cl3, e57, .pts, .las, .txt, .dp, .vrml, stl, .obj, .iges, .step, .dwg, .dxf, .enf, CATIA V5, CATIA V4, NX, Creo Parametric, JT, Parasolid, ACIS(SAT)

データ前処理

位置合わせ(ターゲットなし)、位置合わせ(ターゲット利用)、ノイズ除去 データ軽量化

採寸・解析

寸法計測、衝突判定、CADと点群の比較、すき間・干渉チェック

モデリング

円柱・平面自動抽出、配管・バルブモデリング、鋼材モデリング、ダクトモデリング、設備・躯体モデリング、メッシュ作成、Rebro連携、Tfas連携、Revit連携

成果物作成

閲覧用ファイル出力 (無償ビューアー) 、クラウド共有 (InfiPoints Cloud)、 VR出力、オルソ画像出力、ムービー出力、Rhino Plug-in

その他

点群の色補正、断面作成、クリッピングボックス、レイヤー編集、テクスチャー作成、注記付与、点群内へのハイパーリンク作成、データ出力.ptx, .e57, .pts, .las, .txt, .vrml, stl, .obj, .iges, .step, .dwg, .dxf, .dxf, .IFC, EYEpoints, .enf, CATIA V5, CATIA V4, JT, Parasolid, ACIS(SAT), .fbx, .pdf

InfipointsInfipoints

点群データからモデリング


円柱や平面をモデリング

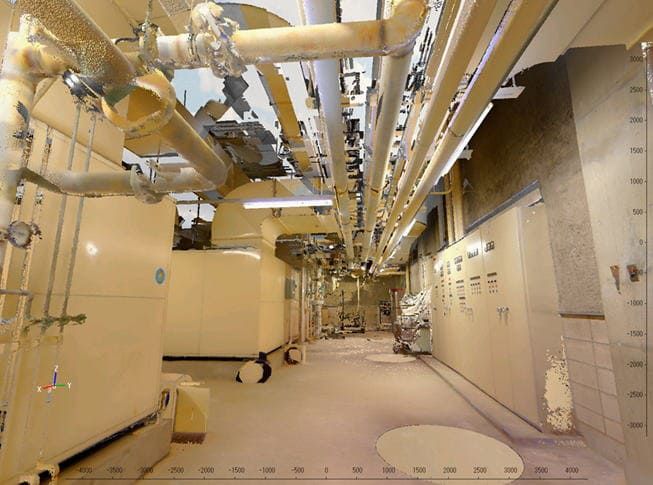

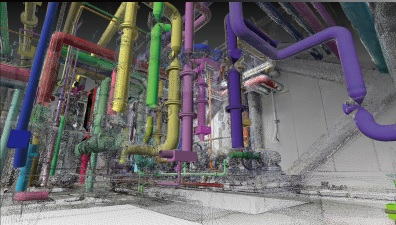

プラント等のリニューアル施工を行うユーザーからもっとも高い関心を集めている機能が、InfiPointsの配管モデリング機能である。点群データから円柱形状を自動抽出することで、短時間で配管のCADモデル化を実現する。円柱抽出においては、据え置き型の3Dレーザースキャナーによる計測では必ずレーザーが当たらない死角ができるため、通常は配管の円周の一部(120~180度程度)しか点群を取得できない。しかし、このような不完全な状態からでも、InfiPointsは点群の分布特徴から、単純な円柱形状である直管、さらに、より複雑なエルボー・フランジ・ティーなど配管の接合部の形状を自動認識する。


概形自動モデリング

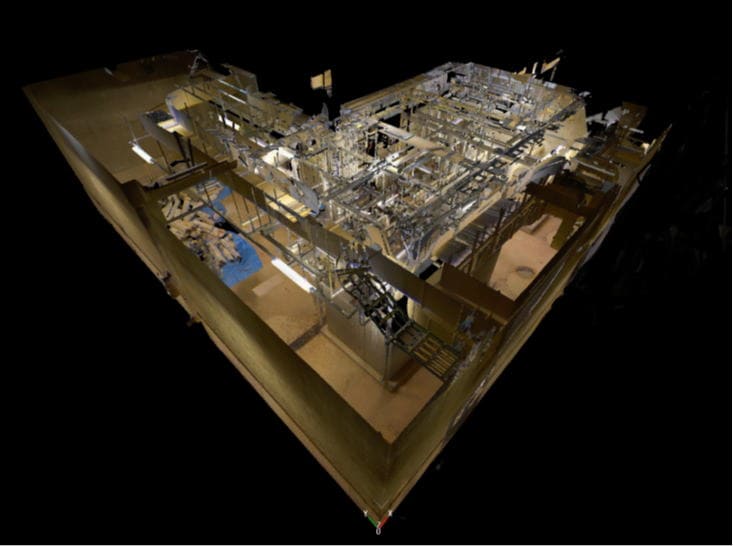

室内の点群データから自動で概形(平面)自動モデリングが行えます。


鋼材自動モデリング

配管のCADモデル化機能のほかにも、点群データからの平面自動抽出機能を用いた設備のモデリングや、H形鋼などの鋼材のモデリングもInfiPoints上で行うことができる。


2D図面作成

取得した点群データから2Dの図面作成が行えます
下記から動画が見れます。
詳しくボタン

InfiPoints Cloud

InfiPoints CloudはInfiPointsのデータをより便利に、快適に、安全にシェアできるクラウドサービスです。
InfiPoints本体で処理した点群データを、クラウドへ簡単にアップロードできます。 関係者がインターネットを通じていつでもどこからでも点群データにアクセスし、現場の様子を確認できる環境が実現します。 HDDやSDカードにデータをコピーして郵送したり、利用者の数だけ高スペックなPCを用意したりする必要はもうありません。

高スペックPCは不要
点群処理はクラウド側で実行。事務用の汎用PCで大規模な点群データを扱えます。

専用アプリは不要
PCにアプリケーションをインストールすることなく、ネット環境があればすぐに点群データを閲覧できます。

アクセス権設定は容易に確実に
大切なデータを、必要な人にだけ共有することができます。



3Dファイル出力

FBX出力

点群から作成したFBXファイルです。3Dデータになじみの無い方でもビュアーで手軽に現場の様子が確認できます。


3D PDFファイル出力

点群から作成した3D PDFファイルです。3Dデータになじみの無い方でもAdobe Acrobat Readerで手軽に現場の様子が確認できます。

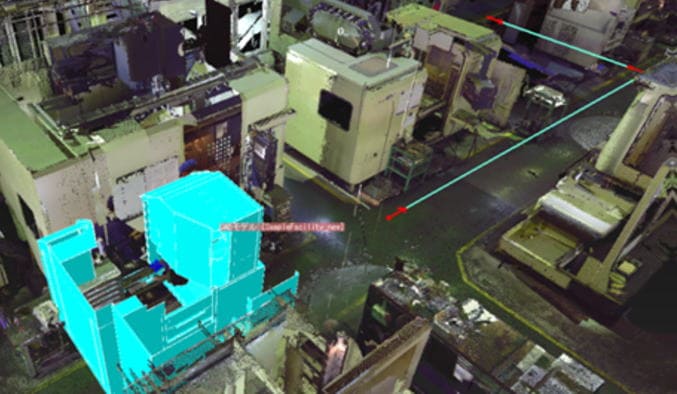

搬出入シミュレーション

搬入や搬出する機械の事前のシミュレーションが行えます。移動時の通路の計画や干渉チェックが事前に行えます
Infipoints

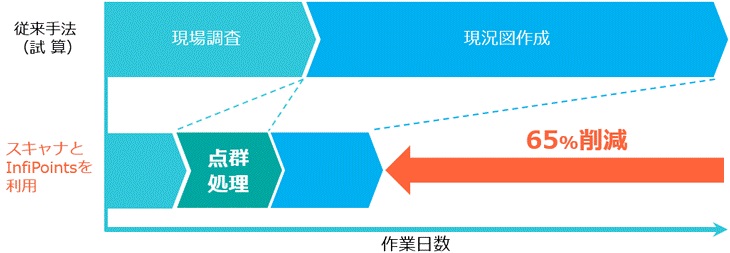

モデリング作業時の効率

従来作業と比べ50%以上の工数削減が見込める
計測データによるが配管の自動抽出は
約60~70%程度行え、大幅な時間短縮を実現
機材の搬入、搬出
シュミレーションが事前に確認できる
Rebro、Revit等の
CADに出力できます
働き方改革につながります

Infipoints

3D表示

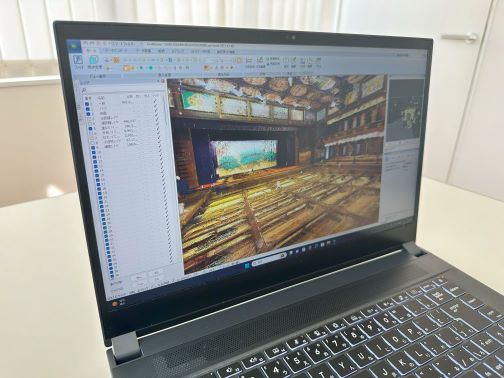

Infipointsはデータを処理するだけではなく、VRデバイスでの表示やSony空間ディスプレイ等に対応し、様々な見え方にも対応しております。

VRデバイスで表示

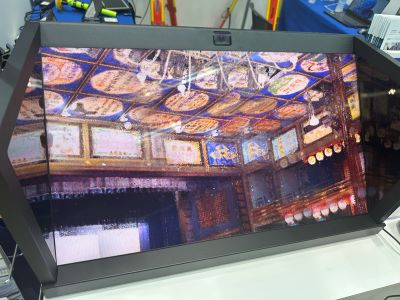

Sony 空間ディスプレイ 紹介ページ

空間再現ディスプレイELF-SR2

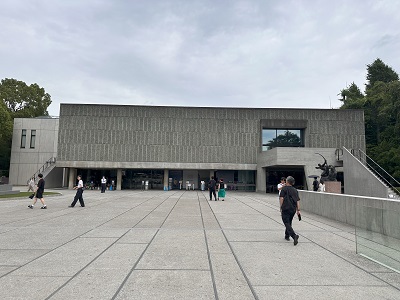

西洋美術館を点群計測し空間ディスプレイで表示 紹介ページ
※西洋美術館エントランスに展示

西洋美術館

Elysium Infipoints 紹介ビデオ





サブコン様のリニューアル工事で大好評いただいております!
計測、CAD化、3Dスキャナー、InfiPoints(エリジオン)の
ご要望お問い合わせ等お気軽にご相談ください

資料請求、デモのご要望、お問い合わせ等お気軽にご相談ください。
