ニコントリンブル Trimble RealWorksは合成技術と精度、地表面抽出はトップ技術で点群処理10年以上の歴史と独自のノウハウを持ち、高密度・大容量点群の表示や処理をスムーズかつスピーディに行うことに長けたソフトウェアです。

3次元データの処理と解析に特化したソフトウェアで、 数十億点レベルの点群と、 設計データをはじめとする様々な入出カファイルに対応し、 成果品作成に必要な基礎データづくりを力強くサポートします。

10年以上の歴史と独自のノウハウを持つTrimble RealWorksは 高密度・大容量点群の表示や処理をスムーズかつスピーディに行うことに長けたソフトウェアです。 大容量のデータ処理であってもTrimble RealWorksを使えばストレスなく作業を進めることが可能です。

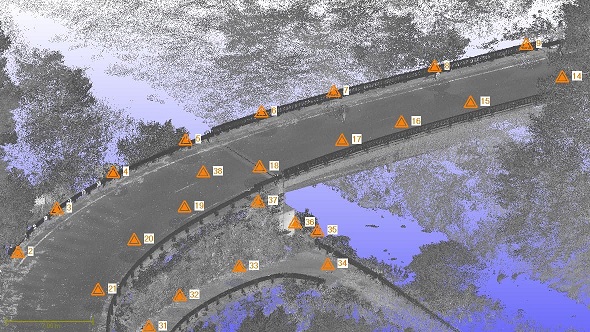

点群の合成

様々な計測手段で取得した点群データを、 1つの3次元空間にまとめる作業フローを、合成（レジストレーション）といいます。特に地上型レーザスキャナで取得した各ステーションデータを合成する作業は、点群処理のフローは必須となります。Trimble RealWorksは、豊富な合成機能を搭載し、高精度かつ素早く合成処理を行うことができるため、地上型レーザスキャナは勿論のこと、複合的な現場でのデー タ作成にも最適です。

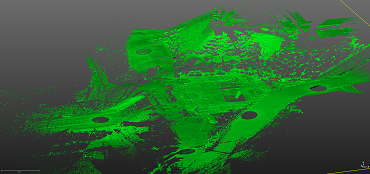

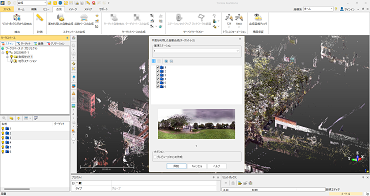

共通平面を利用した自動合成

合成したい点を選んで景色による自動合成

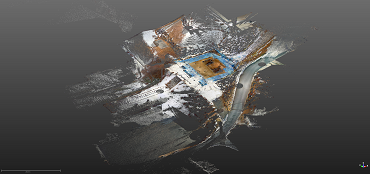

ステーション・セットアップ(器械点·後視点法、後方交会法)

基準点を利用して合成

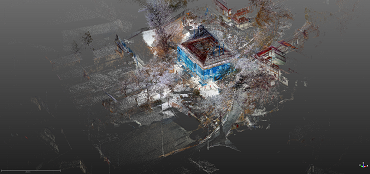

ターゲットを使用した合成

ターゲット板・スフィアボールを使用して合成

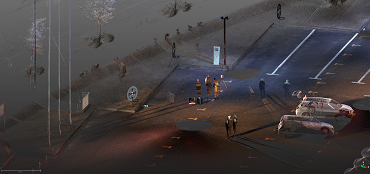

点群ベースの合成

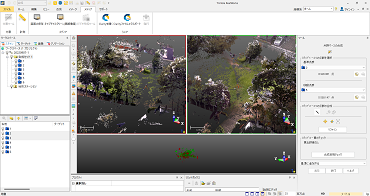

取得点群を２点選び同じ場所を３点選択し合成

サンプリングツール

点群データは大量の点群を取得できるというメリットが ある一方で、通行車両や樹木、草などの計測対象物とは関係ない不要な点群（ノイズ）も必ず取得されてしまいます。このノイズを目的ごとに除去、あるいは点群を必要な間隔に間引きする機 能がサンプリングツールです。Trimble RealWorksは様々なサンプリングツールを搭載しており、用途に応じたノイズ処理 が可能です。

分割ツール

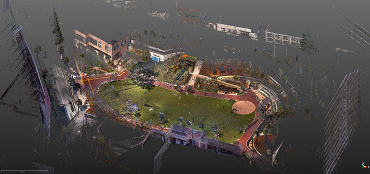

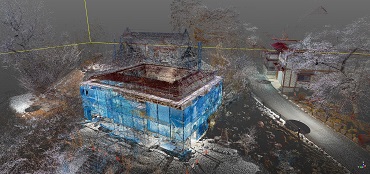

全体の点群

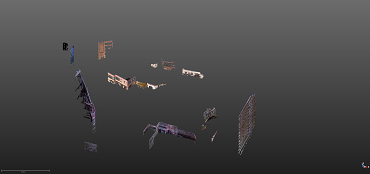

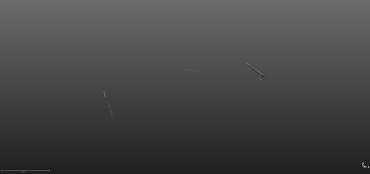

必要部分を分割

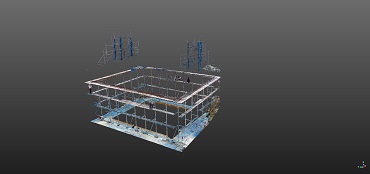

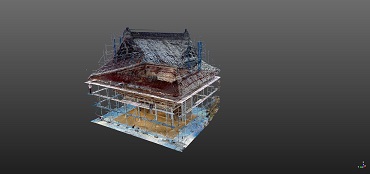

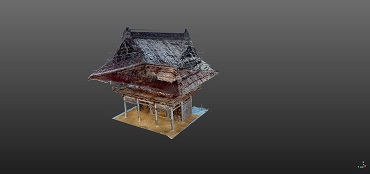

足場と建物に分割

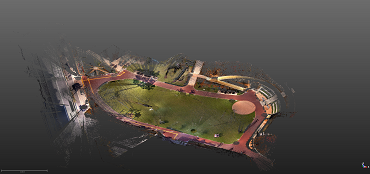

土地抽出サンプリング

点群データより土地だけを自動抽出

空間サンプリング

その他のサンプリングツール(ランダムサンプリング、ステーションベース、照度ベースのサンプリング、自動分類サンプリング)

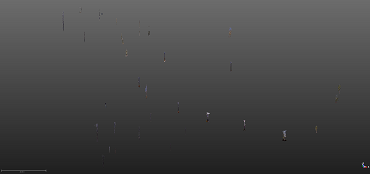

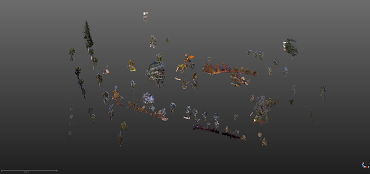

自動分類（屋外）
土地・建物・背の高い植物・電柱・電線・その他に自動分類

全体の点群


土地・建物・背の高い植物・電柱・電線・その他

豊富なサーベイツール

Trimble RealWorksには豊富なサーベイツールが搭載されており、点群のベクトル化(TINメッシュ）やコンタ作成、さら に点群⇔点群·点群⇔面のデータ比較と計算など、柔軟性の 高い機能を備えています。オフィスサーベイ機能を組み合わせることで、複雑な3次元データを様々な目的に応じて自由 自在にデータ分析と成果作成を行うことができます。

縦横断作成ツール

始点、終点、ピッチを選択すると簡単に縦横断が作成できます。

メッシュ作成ツール

点群よりメッシュ作成しモデル化

自動コンタ（等高線）作成

メッシュ化したデータに自動で等高線作成

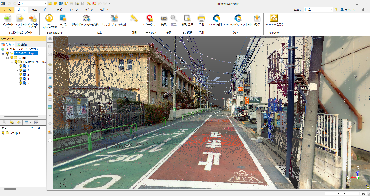

ポリライン作成ツール（道路エッジ抽出)

簡単に縁などにラインをトレースすることができます。
